Z1型脹緊聯接套

產品分類：

產品簡介： Z1型脹緊聯結套特性 :Z1型脹緊套由內外錐環組成。結構緊湊輕巧，適用于安裝空間較小的場合?？梢源娓鞣N鍵聯結或過盈配合聯結使用。為傳遞較大載荷可采用多對脹套，單側壓緊不超過4對環，雙側壓緊可達8對環，且......

訂購熱線： 15128789423

產品詳情

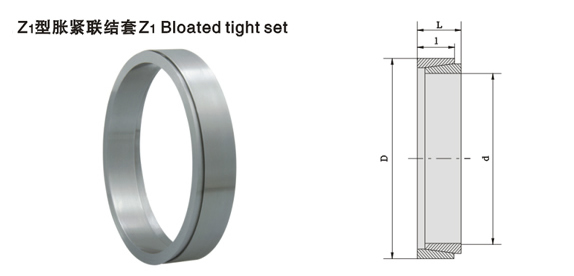

Z1型脹緊聯結套

特性 :Z1型脹緊套由內外錐環組成。結構緊湊輕巧，適用于安裝空間較小的場合?？梢源娓鞣N鍵聯結或過盈配合聯結使用。為傳遞較大載荷可采用多對脹套，單側壓緊不超過4對環，雙側壓緊可達8對環，且對中性好。

標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

安裝參考范例

基本尺寸					當 P f =100N/mm2 時的額定負荷	重量 Kg
d	D	L	I	軸向力 Ft KN	轉矩 Mt KN.m
mm				軸向力 Ft KN	轉矩 Mt KN.m
20	25	6.3	5.3	4.0	0.004	0.01
22	26			4.5	0.005	0.01
25	30			5.0	0.06	0.01
28	32			5.6	0.08	0.01
30	35			6.0	0.09	0.01
32	36			6.4	0.10	0.01
35	40	7.0	6.0	8.2	0.15	0.02
40	45	8.0	6.6	9.9	0.20	0.02
45	52	10.0	8.6	14.6	0.33	0.04
50	57			16.2	0.40	0.05
55	62			17.8	0.49	0.05
60	68	12.0	10.4	23.5	0.70	0.07
65	73	12.0	10.4	25.6	0.83	0.08
70	79	14.0	12.2	32.0	1.12	0.11
75	84	14.0	12.2	34.4	1.29	0.12
80	91	17.0	15.0	45.0	1.81	0.19
85	96			45.0	1.81	0.19
90	101			51.0	2.29	0.22
95	106			54.0	2.55	0.23
100	114	21.0	18.7	70.0	3.50	0.38
105	119			73.2	3.82	0.40
110	124			77.0	4.25	0.41
120	134			84.0	5.05	0.45
125	139			92.0	5.75	0.62
130	148	28.0	25.3	124.0	8.05	0.85
140	158			134.0	9.35	0.91
150	168			143.0	10.70	0.97
160	178			152.5	12.20	1.02
170	191	33.0	30.0	192.0	16.30	1.50
180	201			204.0	18.30	1.58
190	211			214.0	20.40	1.68
200	224	38.0	34.8	262.0	26.20	2.32
210	234			275.0	28.90	2.45
220	244			288.0	37.70	2.49
240	267	42.0	39.5	358.0	43.00	3.52
250	280	48.0	44.0	415.0	52.00	4.68
260	290	48.0	44.0	435.0	56.50	4.82
280	313	53.0	49.0	520.0	72.50	6.27
300	333	53.0	49.0	555.0	83.00	6.47
320	360	65.0	59.0	710.0	114.00	10.90
340	380			755.0	128.50	11.50
360	400			800.0	144.00	12.20
380	420			845.0	160.50	12.80
400	440			890.0	178.00	13.50
420	460			935.0	196.00	14.10
450	490			998.0	224.50	15.20
480	520			1070.0	256.00	16.00
500	540			1110.0	278.00	16.50
